一、概述
在电力系统中，电流互感器（CT）广泛应用于一次测量与控制。在正常工作时，互感器二次侧处于近似短路状态，输出电压很低。在运行中如果二次绕组开路，或一次绕组流过异常电流（如雷电流' 谐振过电流、电容充电电流、电感启动电流等），都会在二次侧产生数千伏甚至上
万伏的过电压，这不仅给二次系统绝缘造成危害，还会使互感器过激而烧损，甚至危及工作人员的生命安全。
ZQ-CTB电流互感器过电压保护器应用于CT二次侧的差动绕组、过流绕组' 测量绕组、母线保护绕组、备用绕组等，对CT二次侧的异常过电压保护，保护器接于二次绕组两端，正常运行时漏电及小，成高阻状态。当发生异常过电压时，保护器迅速动作而短路，面板上显示故障的部位，并有无源信号输出。当故障排除后，电路恢复原状后，又重新投入正常运行工作。
使用ZQ-CTB电流互感器过电压保护器，能够有效的防止因电流互感器二次开路引起的事故。
二、主要功能
1、正常工作时，流入保护器的电流不超过0.1mA,不影响CT正常工作。
2、当A （或B、C） , N两端电压超过150V时ZQ-CTB短接A （或B, C） , N。
3、继电器的接点容量大于5A。所以故障时，能使CT二次侧可靠短路。
4、继电器接点具有保持功能，按压“复位”按钮，才能解除保护。
5、若是在停电状态下解除了故障，掉电后装置自动复位。
6、装置提供一对常开接点和一对常闭接点，接点容量AC220V/5Ao可接各种声光报警或提供给综合保护装置使信息远传。当保护动作时，常开闭合，常闭打开。

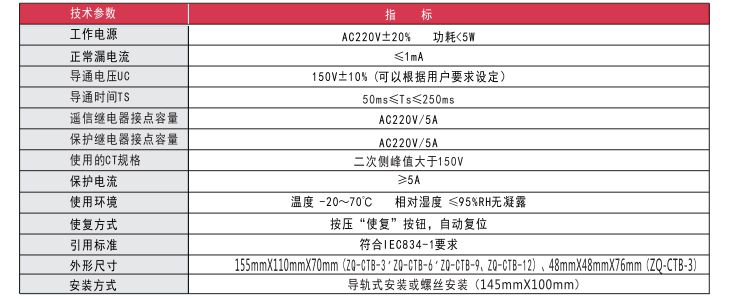

三、技术指标

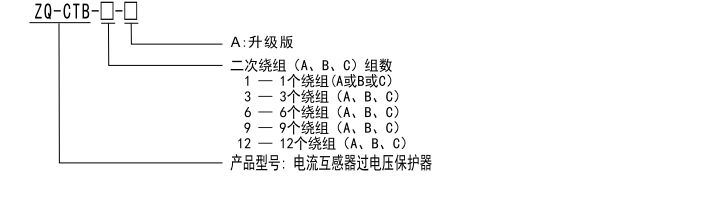

四、型号定义

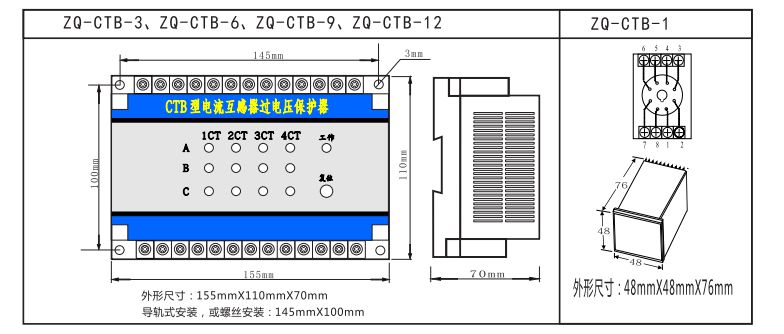

五、外形尺寸

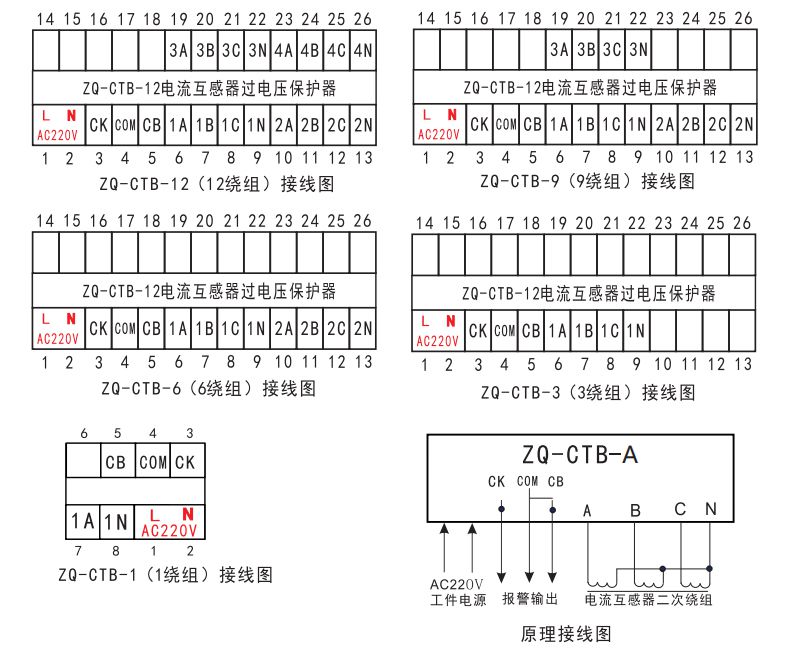

六、接线端子图
