ZQ-CTB-B电流互感器过电压保护器

一、概述

电流互感器（CT）在电力系统中，广泛用于一次测量与控制。电流互感器的二次侧近似短路状态，输出极小的电压。运行中如果二次侧开路，或一次侧绕组流过异常电流（如雷电流、谐振电流、电容充电电流

等）,都会在二次侧产生数千伏甚至上万伏的过电压。这不仅给二次侧系统绝缘造成危害,还会使电流互感器过激而烧毁，甚至危及工作人员的生命安全。

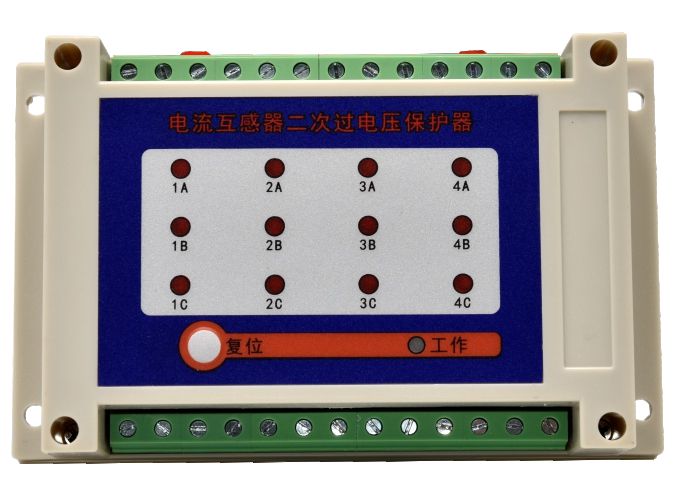

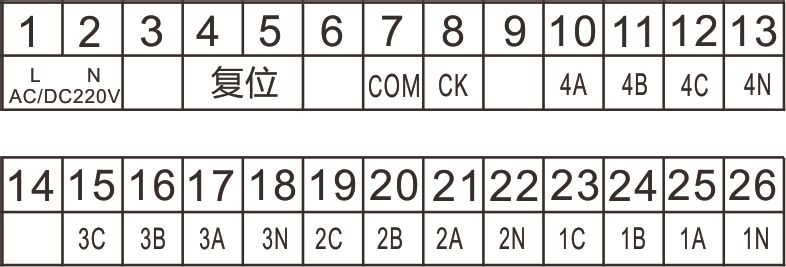

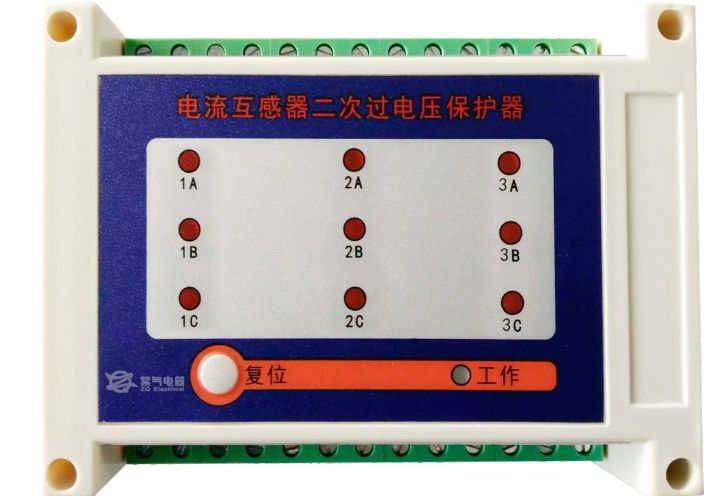

电流互感器保护器是多回路保护器。安装在机柜内。保护器本身有复位按钮，有远程复位端子（门、J2 ）可以延伸到操作部位，保护输岀的同时有继电器的闭合触点输出（KI、K2）可以用于自动化连锁。电源AC:85-260V; DC:100-300V ,不分极性。



二、主要功能

· 正常工作时,流入保护器的电流不超过0.1mA ,不影响CT正常工作；

· 当发生故障，即A相（或B相，C相）与N相两端电压超过160V±10%时，CT二次过电压保护器就会

· 将A相（或B相，C相）和N相短接，从而使CT二次侧可靠短路；

· 继电器接点具有保持功能，按压"复位”按钮，才能解除保护；

· 装置提供一对常开接点COM、CK，接点容量5A/220VAC ,可接各种声光报警器或提供给综合保护装置使信息远传。

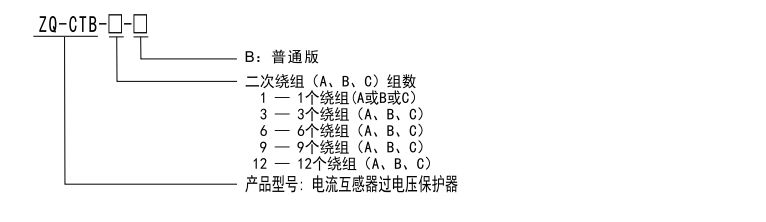

三、型号定义

四、外形尺寸

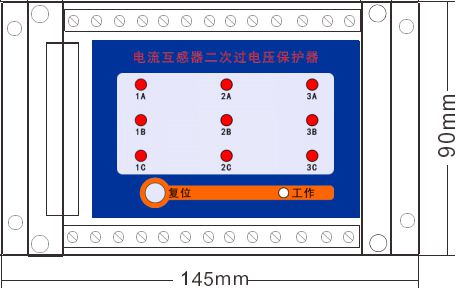

外形尺寸：145mm*90mm*40mm
