一、概述
ZQMS-2000智能电源监控单元是我公司根据变电站站用交流系统实行无人值守要求而开发的新产品，专门用于双电源切换开关ATS （自动转换开关）的监测和控制,并且集成了母线电量监测、电能计算'馈线监控等功能，功能强大、集成程度高；六种工作模式供用户自由选择，实现四遥功能，可方便接入综合自动化系统。本监控集成了一些常见的保护功能，可以第一时间发现问题并进行保护操作，能有效降低站用电源故障的发生。
二、主要功能
1、采用ARM嵌入式系统，自带5寸数字TFT真彩色触摸屏，全中文菜单，在线帮助，操作简便；
2、交流双路切换ATS控制和监测，六种工作模式：固定1路、固定2路、一路优先、二路优先、二路自动'停止供电；可“本地/远程”操作，重要操作均有密码保护；
3、具有接地保护、过流保护功能；
4、具备RS485接口通信功能，采用MODBUS协议，实现四遥功能；
5、事件记录功能，事件分辨率为1ms,具有掉电保持功能，现场可以查询记录；
6、可扩展故障录波功能，方便事故分析；
7、具有自检功能，能够监测自身发生的故障并告警；
8、设置启动继电器闭锁出口，保证动作的高可靠性；
9、实时时钟，可软件对时；
10、釆用19”机箱，方便安装维护；
11、具备扩展通信功能，可以扩展下层的开关监测模块和馈线监测模块；
12、在线升级功能，软件可以在线升级，无需拆卸和开盖。
三、技术指标

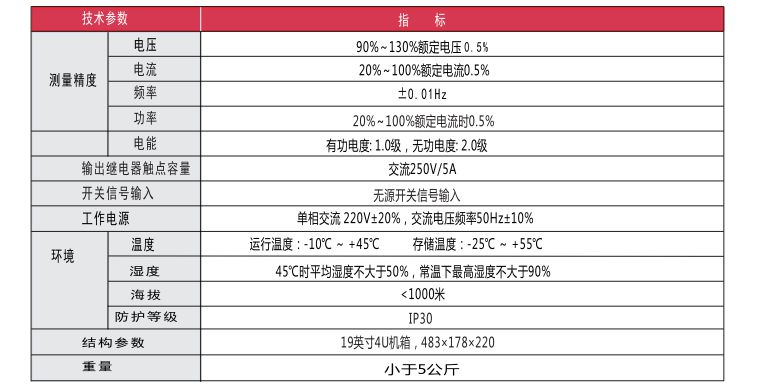

四、接线说明：

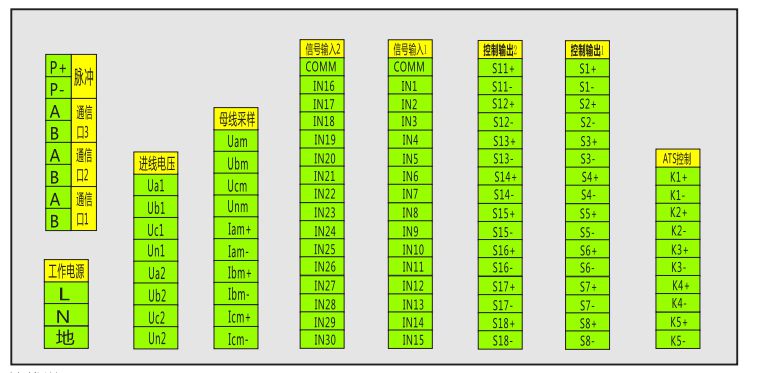

1、通信口 ：通信口 1后台通信RS485 ,通信口2对下层通信RS485 ,通信口3保留；
2、Ual~Ucl为1路进线电压采样端子，Ua2~Uc2为2路进线电压采样端子;
3、Uam~Unm为母线3相电压采样端子，三相三线时相线B接到Unm上；
4、Iam+~Icm-为母线3相电流采样端子，10+和10-为零序电流采样端子；
5、ATS控制部分为5路无源常开触点信号，可以控制ATS或者其他电操机构，信号输出1和2也是无源常开触点信号，信号输出1的8路触点已经固定了输出名称，信号输岀2的8路触点可以根据客户定制输岀内容，也可定义为控制输岀使用。
6、30路无源开关量采集接口，其中前4路已经固定，其余信号可以由客户自定义配置,可在现场修改。

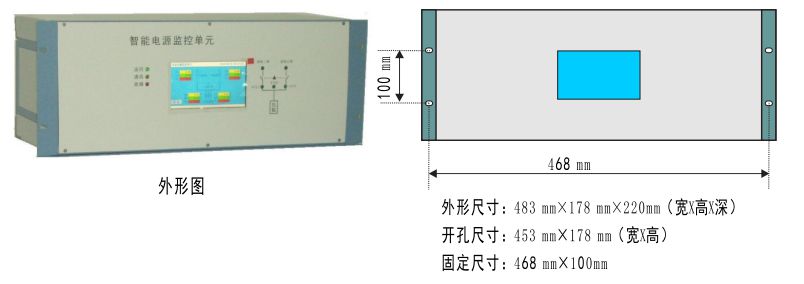

五、外形及安装尺寸
五、外形及安装尺寸
